一、材料简介

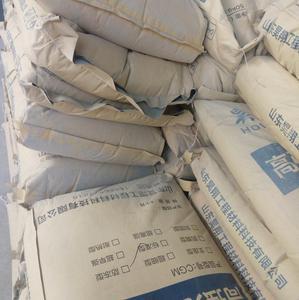

CGM桥梁专用高强自密实砂浆，是以水泥为基础结合剂，高强度材料（石英砂或金刚砂）作为骨料，辅以高流态、微膨胀、防离析等物质配制而成的自流、自密、高强、无收缩型砂浆。
CGM桥梁专用高强自密实砂浆，是山东昊翔工程材料科技有限公司针对桥梁梁板企口缝特点，在对市场充分调查、研究基础上，联合开发的桥梁专用自流、自密、高强、无收缩型灌浆砂浆。
二、材料特点
1、自流性
流动度大于等于300mm，灌注后在能够均匀扩散、自由流动。
2、自密性
具有良好的流动性，不泌水、不离析，不需要振捣，能够依靠自身自重将竖向板缝填实。
3、早高强
早期强度高，1d强度≥20 Mpa，3d强度≥40 Mpa，28 d强度≥70 Mpa。不仅能够满足旧板缝强度要求（C40），还能够满足新板缝强度要求（C60）。
缩短工期，对于旧板缝，24h后就可以进行铺装层施工；对于新板缝，48h后就可以进行铺装层施工。
4、微膨胀
砂浆中的膨胀剂，能够使阻止砂浆沉浆收缩和失水收缩，防止灌注后空鼓现象产生和有效承载面的降低。
5、耐久性
属于无机混合料，耐腐蚀、耐老化。
国内相关研究表明：200万次疲劳试验，50次冻融环境试验强度无明显变化。
6、环保
无毒、无害、对钢筋无腐蚀、对水质及周围环境无污染。
四、技术要求
1、技术要求
表1 CGM桥梁专用高强自密实砂浆技术要求
|
技术指标 |
技术要求 |
|
|
j较大集料粒径（mm） |
4.75mm筛孔通过率为99%，2.36mm筛孔通过率≥90%。 |
|
|
流动度（mm） |
初始值 |
≥290 |
|
30min保留值 |
≥260 |
|
|
竖向膨胀率（%） |
3h |
0.1~3.5 |
|
24h与3h的膨胀值之差 |
0.02~0.5 |
|
|
抗压强度（Mpa） |
1d |
≥20.0 |
|
3d |
≥40.0 |
|
|
28d |
≥60.0 |
|
|
氯离子含量（%） |
≤0.06 |
|
|
泌水率（%） |
0 |
|
说明：1.表中性能指标均应按产品要求的j较大用水量检验；
2.对用于冬季施工的CGM桥梁专用高强自密实砂浆的30min保留值、24h与3h的膨胀值之差不做要求。
2、冬季技术要求
除满足表1中j较大集料粒径、流动度、抗压强度、氯离子含量、泌水率的技术要求外，还应满足表2的规定。
表2 冬季CGM桥梁专用高强自密实砂浆技术要求
|
规定温度（℃） |
抗压强度比（%） |
||
|
R-7 |
R-7+28 |
R-7+56 |
|
|
-5 |
≥20 |
≥80 |
≥90 |
|
-10 |
≥12 |
||
说明：1.R-7表示负温养护7d的试件抗压强度值与标准养护28d的试件抗压强度 值的比值；
2.R-7+28、R-7+56表示负温养护7d转标准养护28d和负温养护7d转标准养护56d的试件抗压强度值与标准养护28d的试件抗压强度值的比值；
3.施工时j较低温度可比规定温度低5℃。
六、使用方法
1、适用范围
①主要适用范围：适用于桥梁板缝的维修与加固。
②其他适用范围：调整配比后，可用于预应力孔道的注浆、伸缩缝混凝土工程的抢修、混凝土构件加大截面的加固、混凝土路面的抢修。
2、施工工艺
（1）工艺流程
①桥梁结构的截面加大施工
②桥梁板缝的维修
A.传统灌浆方法
指先拆除桥面铺装层，然后进行板缝灌浆，j较后重新铺筑桥面铺装层的灌浆方法。该方法适用于桥面损坏严重，保通压力不大，能够较长时间占用车道路段的桥梁板缝的维修与加固。其施工工艺流程如下：
B.顶部打孔微创灌浆方法
指不拆除桥面铺装层，沿板缝顶部打孔，然后进行板缝压力灌浆，j较后封孔的灌浆方法。该方法适用于桥面未损坏或轻度损坏，保通压力较大，不能长时间占用车道路段的桥梁板缝的维修与加固。其施工工艺流程如下：
C.底部减震微创注浆方法
指不拆除桥面铺装层，沿板缝底部打孔、植筋、设置板间横向预应力，抵抗梁板间行车荷载引起的震动，然后进行板缝压力灌浆，j较后封孔的灌浆方法。该方法适用于桥面未损坏或轻度损坏，保通压力大，无法断行交通路段的桥梁板缝的维修与加固。其施工工艺流程如下：
（2）施工工序
①桥梁结构的截面加大施工
A.基面处理：用钢钎将结构物表面凿毛，然后将基面松散物清除彻底，并用空压机将灰尘吹净。
B.基面浸润：在浇筑前2~3小时将基面用水充分湿润并除去明水；冬季施工时，应在浇筑前将基面用不超过65℃的温水充分湿润并除去明水。
C.界面处理：在基面上均匀涂刷一层聚合物类界面剂。
D.支模：按截面加大设计尺寸要求支立模板，并采取防漏浆措施。
E.制拌：根据现场浇筑数量与浇筑速度，将修补料人工投入强制式砂浆拌和机中，干拌10s后，按产品规定的加水量称量后，分两次加水拌和：第一次加2/3水，拌和30s；第二次加1/3水，拌和150s。拌和后，修补料应静置2~3min，待气泡消失后再进行浇筑。冬季施工时，应采用不超过65℃的温水进行拌和，浇筑温度应在10℃以上。
F.浇筑：用灌浆机或浇筑容器缓慢、匀速浇筑密实，浇筑时应避免空鼓现象。浇筑结束后，将修补料顶面抹平。每次制拌的修补料，从制拌开始至浇筑结束，时间不得超过30min。超时或流动性不满足浇筑要求的修补料，不得继续使用。
G.拆模、养护：常温下，24小时后可以拆模。然后用塑料条将加大截面覆盖，j较后用草袋完全遮盖在塑料条上保持湿润，3~4d后可结束养护，或根据结构强度要求和预留试件强度试验结果决定是否结束养护。冬季应采用保温措施，养护期适当延长。
